Le suivi d'engins remorqués

--- une option pour le système Olex ---

Olex est compatible avec certains systèmes d'instrumentation sous-marine acoustique pour suivre graphiquement la position d'engins remorqués en 2D et en 3D.

Cela permet une meilleure lisibilité du comportement des engins sous l'eau.

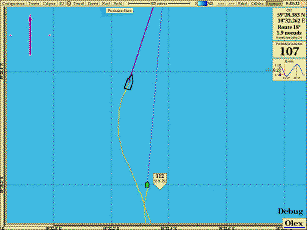

Suivi de chalut avec le système Simrad I.T.I.

• en connectant le système ITI sur Olex, le chalut s'affiche à sur l'écran.
• si le capteur de profondeur est disponible sur l'ITI, alors la profondeur du chalut est enregistrée et l'on peut visualiser en 3D son élévation au dessus des fonds sous-marin


--> système Simrad ITI : voir site Web <www.simradusa.com>

voir aussi le simulateur de chalut ou de manœuvre de ferry élaboré à base d'Olex pour l'interface utilisateur par le SINTEF foundation de recherche scientifique et industrielle de l'Institut Norvégien de Technologie

Suivi de chalut avec le système Geonet d'iXTrawl

Mis au point il y a quelques années par Thomson Marconi Sonar à partir du système Pacha 2000, le système d'instrumentation de chalut Geonet est désormais développé et distribué par la société iXTrawl (anciennement Acelma).

Conçu pour des pêches artisanales (version Geonet 700) mais aussi industrielles (version Geonet 2000), Geonet est un système de géométrie et de positionnement acoustique de chalut (sans câble) qui a pour objectif d’optimiser les captures tout en diminuant les risques de croche.

Le système est composé d’une gamme de balises acoustiques robustes qui permettent toutes les mesures sur le chalut.
À partir de l’installation standard, composée de deux balises de positionnement (installées sur les panneaux) et une antenne acoustique (placée sous le bateau), Geonet donne la distance de chacune des balises par rapport au bateau, le positionnement, l’écartement et le débordement des panneaux ainsi que la profondeur et la température de l’eau au niveau des balises.

Lorsque Geonet est interfacé avec Olex, le patron peut alors afficher et enregistrer en 2D/3D le positionnement et la trace des panneaux par rapport au bateau.

iXTrawl, 17, route de Loctudy, 29120 Pont l'Abbé, France
contact : M. Alain Pochat
Tél. +33 (0)2 98 66 09 33 / Fax : +33 (0)2 98 66 15 93 / E-mail : info@ixtrawl.com

Positionnement sous-marins de R.O.V. ou de 'poissons'

• mêmes fonctions avec les systèmes Simrad HPR 300P, HPR4xx (type HPR400), ORE Trackpoint II
• toutes les informations des engins sous-marins étant mémorisées, on peut suivre leur déplacement et enregistrer leur trace
• Olex peut mémoriser plusieurs objets simultanément

Exemples :

• ACES, programme d'étude par un laboratoire suédois de biologie marine d'un environnement coralien à 300m de profondeur au large de la Norvège à l'aide d'un ROV équipé d'un système acoustique base courte USBL (Ultra Short Baseline System) HPR410P
• Laboratoire de biologie marine de Tjärnö (Norvège) : cartographie d'habitat marin avec vidéo ROV
• Oceana : organisme pour la protection des océans
