Info : les cartes NOAA au format BSB bientôt téléchargeables librement
Logiciel GeorefScan
GeorefScan et les cartes fax météo
Création spécifique de cartographie numérique géoréférencée (S57 ou BSB)
Sites de téléchargement de cartes scannées
Logiciels de navigation pour la plaisance sous MacOSX et Linux
Cartographie raster disponible sur le marché

Info : les cartes raster américaines au format BSB sont libres

Info (9 juillet 2005) : les cartes raster américaines au format BSB sont maintenant libres.

L’accord de Recherche et de développement coopératif CRADA (Cooperative Research and Development Agreement) qui a fait de la société Maptech la seule source officielle des cartes scannérisées américaines de navigation NOAA est officiellement terminé depuis juin 2005. Maptech continuera à utiliser son expertise pour produire et mettre à jour les cartes scannérisées (RNC) avec une fréquence hebdomadaire, dans un format non protégé (bsb non crypté type .kap) à l’Office of Coast Survey (OCS) qui les proposera sur le Web comme il peut le faire avec les cartes vectorielles ENC. Tout le monde pourra alors les télécharger gratuitement via l’Internet, y compris les revendeurs commerciaux qui pourront les encrypter, leur apporter de la valeur ajoutée et les reconditionner sous certaines conditions. Bien que l’information soit officielle, aucune date n’a été avancée pour la disponibilité de la distribution sur le Web. En attendant que le catalogue des cartes vectorielles soit complet, NOAA joue encore le rôle de pionnier en se démarquant de l’attitude des autres Services Hydrographiques mondiaux qui ont choisi une voie commerciale pour la distribution de leurs données numériques.

Logiciel GeorefScan

En attendant que les Services Hydrographiques Européens proposent une solution similaire dans le futur, MIS a développé une application multiplateforme libre permettant de géoréférencer des cartes marines scannérisées et de les convertir au format BSB, format lisible par la plupart des logiciels d’aide à la navigation du marché.

Notre logiciel de conversion est un développement d’interface utilisateur graphique issu du projet open source libbsb, librairie écrite en C sous licence LGPL pour lire et écrire des fichiers images TIFF au format BSB (TIFF2KAP).

Le logiciel permet à un utilisateur, même peu familiarisé avec l’outil informatique :

de charger un document nautique (projection Mercator) préalablement scannérisé au format TIFF en 127 couleurs max (ou autre format raster via ImageMagick) ;
d’introduire des metadata : par exemple en donnant la référence et l’échelle de la carte ;
ainsi que de cliquer sur 4 points de référence au minimum afin de géoréférencer le document nautique électronique (saisie des positions des points de contrôle de la carte).

L’utilisateur peut donc se créer sa propre cartographie marine électronique utilisable avec son logiciel de navigation et son environnement informatique préféré.

Mac OS X 10.3 / 10.4

GeorefScan.dmg : écrit en Cocoa avec Objective-C sous XCode. Source : disponible sur sourceforge.net.

Téléchargement gratuit du logiciel GeorefScan pour MacOSX (Panther/Tiger).

Note (à l’attention des développeurs Mac intéressés par cette application) : GeorefScan intègre la palette de formatage géographique pour MacOSX créée en Open Source par M.I.S. GeoFormatter.

Windows et Linux

M.I.S. propose aussi de télécharger les exécutables et les codes sources de versions spécifiques pour environnements Microsoft Windows et Linux. Cependant, contrairement à la version Mac, M.I.S. n’assurera pas de services complémentaires (support, hotline, développement complémentaire) pour ces 2 versions développées dans le cadre de stage étudiant et par conséquent fournies en l’état.

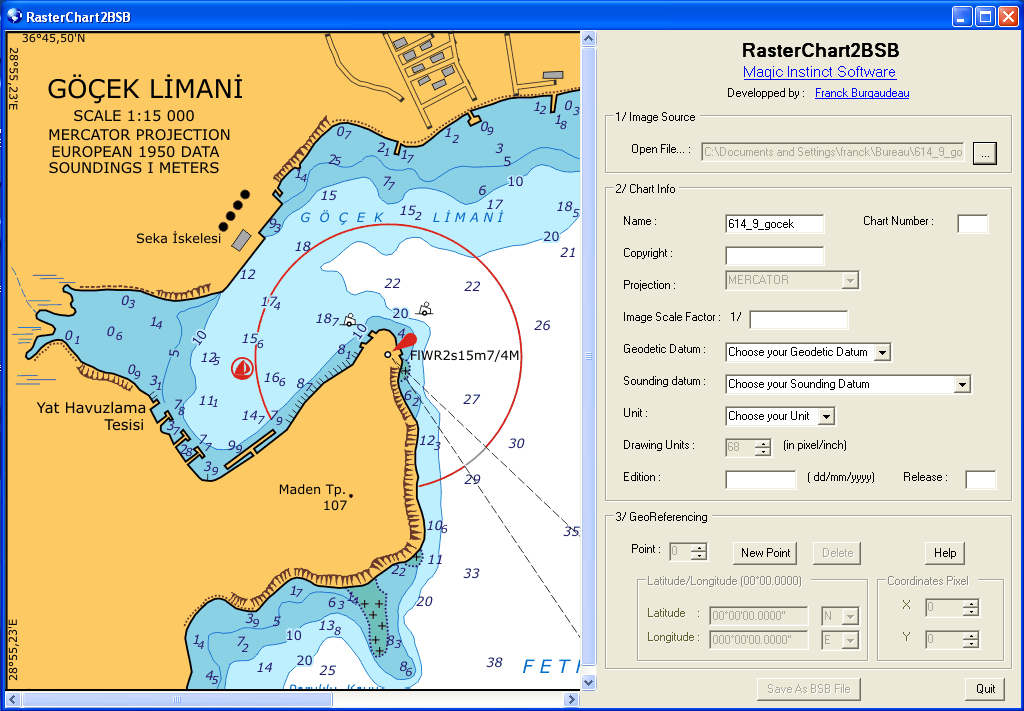

Windows (Win2000/WinXP) : scan2bsb.zip, avec source écrit en C#

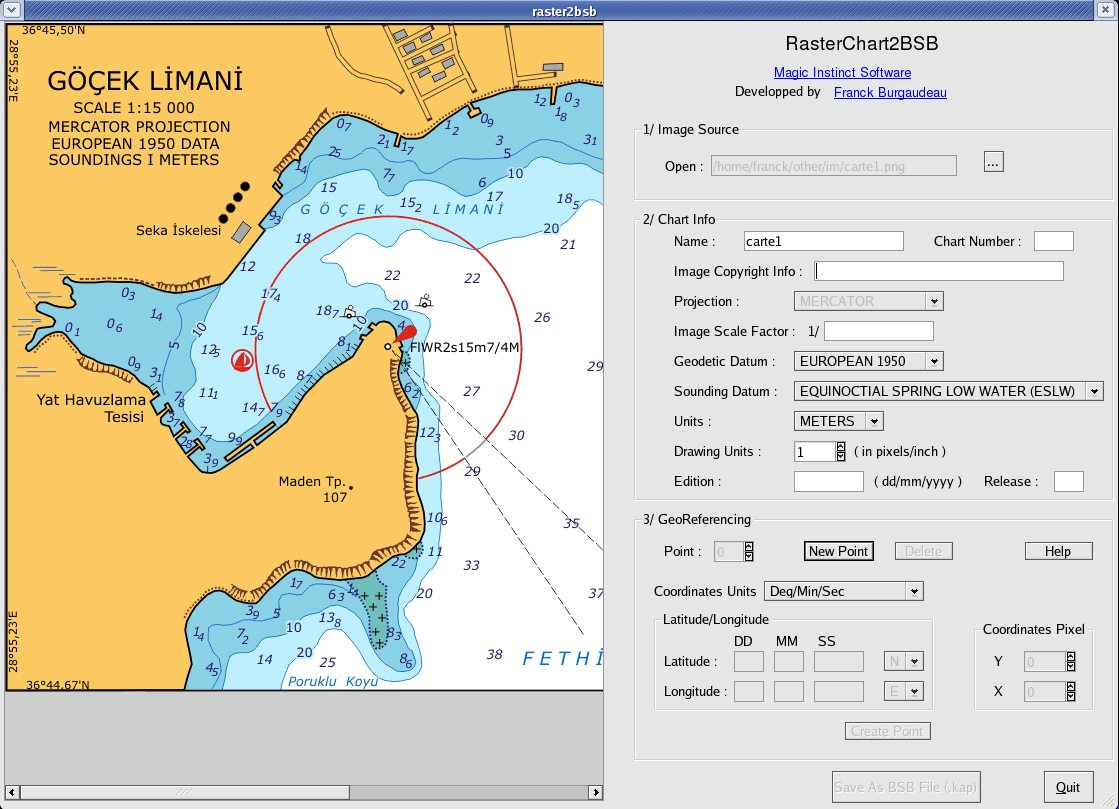

Linux (RH9 / Fedora) : scan2bsb.tar.gz, avec source écrit en C sous Qt

Téléchargement gratuit des exécutables Win/Linux et du source correspondant.

GeorefScan et les cartes fax météo

L’atelier de cartographie GeorefScan permet aussi de transformer les cartes weatherfax (projection Mercator) en document BSB. Ce qui permet de superposer la carte isobarique sur les prévisions numériques GRIB afin de procéder à une analyse critique.

Cartes météo du National Weather Service américain :

Weatherfax Atlantique Est (10 E - 45 W)
- Analyse en surface : 0 H / 6 H / 12 H / 18 H / récent
- Prévisions en surface à 48 H : 0 H / 12 H / récent
- Prévisions vent + état de la mer à 48 H : 0 H / 12 H / récent
- Prévisions en surface à 96 H : 0 H
- Prévisions vent + état de la mer à 96 H : 0 H
- Analyse de l’état de la mer : 12 H

Fichiers numériques au format GRIB :

Navcenter :
- Atlantique Est
- Atlantique centrale
- Nord Europe
- Méditerranée
Raymarine (3 jours) :
- Europe
- North Atlantique
- Méditerranée
Globalmarine (requête pour envoi Grib par Email) :
- East Atlantique
- North Europe
- Méditerranée
- CentralAtlantique

Superposition d’une carte fax météo avec un fichier GRIB.

Création de cartes (raster ou vectorielle) spécifiques

1yachtua, en Ukraine, est le partenaire de M.I.S. pour la création de documents nautiques spécifiques au format vectoriel S57 ou bitmap BSB à partir de sources de cartes papier libres de droits.

Comparaison de la qualité des cartes, exemple du port de Bodrum en Turquie : carte Maptech · carte 1yachtua.

M.I.S. propose aussi un service permettant la scannérisation à partir de sources de cartes papier A0 libres de droits avec une résolution des cartes produites de 200 jusqu’à 400 dpi, au format raster (TIFF, JPEG, GEOTIFF ou BSB). Rappel : cartes ARCS (127 dpi anti-aliasé), BSB (254 dpi).

Création de cartes BSB à très haute définition : carte NIMA scannérisée · échelle réelle x1 · détail overzoom x4.

Autres logiciels intéressants pour la création ou la mise à jour de cartes au format BSB :

Chart Reprojecter est une application gratuite (disponible pour Linux) permettant de changer la projection d’une carte BSB en créant un nouveau fichier au format BSB ou TIFF.
GraphicConverter est un shareware MacOSX (30 $) permettant à partir de la version 5.7 :
- d’importer des cartes BSB (.kap) ainsi que des cartes Softchart (.nos) ;
- il est ainsi possible pour son utilisateur d’imprimer les cartes ;
- de faire des mises à jour plus faciles qu’avec des cartes papier et de l’encre de chine ou des stylos roller (plus de problème de séchage, ni de limitation des couleurs) ;
- de faire des raccords entre plusieurs cartes contiguës afin d’avoir une couverture géographique plus importante ;
- d’exporter ces cartes dans un format raster (TIFF, GIF, PNG…).

Exemples de sources de cartes marines téléchargeables au format raster

Site Web	Format raster	Prix	Couverture géographique
1yachtua	Création de documents nautiques au format GIF à partir de cartes papier NIMA	3.80 US$ / carte	Europe
Land Info New Zealand	Catalogue de cartes de « Land Information New Zealand » au format TIFF/JPG (résolution : 667 dpi)	cartes raster en accès libre	Nouvelle-Zélande
Australian Hydrographic Service	Catalogue de cartes nautiques au format GeoTIFF	1 carte : AUS$389 / 100 cartes : AUS$1544	Australie / Océanie
Spectrum Digital Imaging	Catalogue de cartes américaines au format TIFF	79,95 US$ pour 41 cartes	USA
East View Cartographic	Catalogue de cartes NGA (NIMA) et russes (GUNiO) au format Tiff/GeoTIFF		Monde
Marineplanner	Cartes aux formats BSB et Softchart	8,95 US$ / carte	Monde
NDI Nautical Data International	Cartes au format BSB	99,99 $ à 349,99 $	Canada
Nauticard	Cartes au format BSB	129,95 € à 639,95 €	Méditerranée
MapTrax	Cartes au format BSB	220 $ pour 62 cartes	Thaïlande Est et Ouest

Exemples :

Certains plaisanciers amateurs de cartographie électronique et des environnements Unix contactent MIS pour connaître les solutions disponibles sur le marché. Voici une liste (non exhaustive) de logiciels :

pour MacOSX : GPSNavX (scan), MacENC (vect), Navimaq, GPSy, MacGPSPro (autres : TrueNav) ;

Des logiciels de cartographie marine pour Mac · MacENC pour MacOSX avec lecture des cartes S57.
pour Linux : SeaFarer/LX (autres : GPSDrive).

Ce sont les logiciels d’aide à la navigation vendus au prix de shareware pour les propriétaires de bateaux de plaisance désirant embarquer un Mac ou un PC sous Linux à bord.

M.I.S. ne vend pas directement ces logiciels qui peuvent être commandés directement sur les sites des fabricants ci-dessus. Cependant sous certaines conditions, MIS peut proposer la réalisation de services autour de certains de ces logiciels :

localisation en français des ressources (Ex. : téléchargement libre des ressources en français de GPSNavX/MacENC) ;
vente de package complet (Ex. : Mac mini + alimentation batterie + interface capteurs + GPSNavX + cartes Maptech BSB4) ;
conversion de fichiers cartographiques géoréférencés :
- à partir de documents scannérisés au format raster BSB pour GPSNavX ou tout autre logiciel de navigation (voir GeorefScan) ;
- à partir de documents vectoriels au format dxf pour tout logiciel gérant le format vectoriel officiel S57 (Olex, MacENC) ;
développement de driver MacOSX pour convertisseur usb/série à base de chipset Prolific ;
services autour du logiciel sous MacOSX d’analyse de performances RusalkaSoft avec édition de polaires de vitesse ;

Rusalka, un logiciel pour Mac d’analyse de performances, avec gestion de l’historique des données des capteurs et des polaires de vitesse.
serveur de données météo à maille fine (pas de grille d’environ 8 NM : 0,17° en latitude / 0,20° en longitude) au format GRIB de Meteorem.

GPSNavX, un logiciel de navigation pour Mac, avec affichage de prévisions météo GRIB.

Cartographie pour les côtes Atlantique Ouest / Manche / Méditerranée

Compatibilité avec les cartes BSB « Fugawi » :

En 1999, des cartes au format BSB3 (v.1.1) avaient été produites pour la France par la société Bayo à partir des sources papier du SHOM (Service Hydrographique et Océanographique de la Marine). Ces cartes, compatibles avec GPSNavX, n’ont jamais été remises à jour depuis et ne sont plus disponibles aujourd’hui. En 2002, le SHOM a signé un agrément avec la société Bayo (société distributrice de Fugawi en France) pour vendre des cartes raster. On les trouve aussi chez les revendeurs Espace GPS, Maison du GPS, Orbitica ou EuropeSatellite. Il semblerait que ces cartes sont dans un format propriétaire utilisable uniquement par le logiciel Fugawi 3 et ne sont donc pas compatibles avec GPSNavX (à confirmer car pas encore testé).

Compatibilité avec les cartes NOS/GEO de Softchart :

Référence des cartes scannérisées en 254 dpi à partir de cartes du SHOM antérieures à 1998 :

Region 201 - Greece
Region 220 - Mediterranean Coast of France and Corsica (Corse)
Region 223 - Coasts of Spain and Portugal (including the Azores)
Region 224 - Coast of Tunisia, Algeria and Morocco (including the Canary Islands)
Region 250 - Coastal Charts of the Mediterranean
Region 450 - International charts of the World

Compatibilité avec les cartes BSB issues de Maptech :

Les cartes proposées actuellement par Maptech sont disponibles dans un format BSB en version 4 ou 5 (BSB4 / BSB5) qui sont des formats encryptés nécessitant un enregistrement par clé logicielle auprès de la société.

Couverture Maptech : English Channel and North Sea

Couverture Maptech : Western Mediterranean and approaches

Couverture Maptech : United Kingdom and Ireland

Couverture Maptech : Mediterranean charts

Pour plus d’informations
