Dataview

Dataview est un système d’acquisition de données en temps réel, développé par MIS en option d’Olex. Il acquiert et affiche des données techniques de pêche et des données scientifiques, en particulier celles qu’Olex ne peut pas intégrer directement parce qu’elles n’ont pas de référence géographique, comme les capteurs de chalut Scanmar et Marelec.

Dataview assure :

l’acquisition des mesures des capteurs ;
leur horodatage ;
leur archivage ;
leur affichage graphique, pour contrôle ;
leur diffusion en temps réel sur le réseau Ethernet du bord.

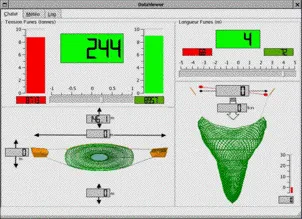

Données Scanmar et Marelec

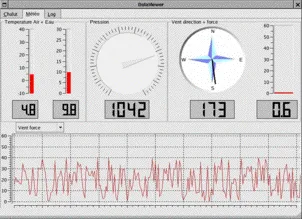

Données météo

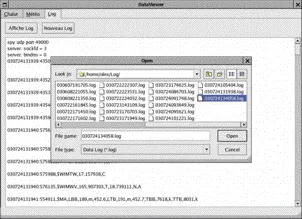

Horodatage et archivage des données des capteurs

Ce que Dataview affiche

Dataview fonctionne en parallèle d’Olex, sur un second écran. Il peut afficher :

la géométrie du chalut mesurée par le système Scanmar : profondeur du chalut, écartement des panneaux, hauteur entre la corde de dos et le bourrelet et entre la corde de dos et le fond, vitesse et température de l’eau dans le chalut, capteur de prise ;
la traction et la longueur des funes mesurées par le système Marelec ;
les données des stations météo : direction et force du vent, pression atmosphérique, température de l’air et de l’eau…

Caractéristiques techniques

Double écran : Dataview fonctionne sous Linux en mode double écran (dual head) avec le gestionnaire de fenêtres WindowMaker, qui permet aussi de lancer d’autres applications (traitement de texte, tableur…).
Acquisition : entièrement configurable par l’utilisateur, qui indique les paramètres de communication de chaque capteur (IP ou série) et choisit ce qu’il archive.
Datation : le mode Log de Dataview prend pour référence l’heure système, calée sur le GPS, à la main ou automatiquement grâce à un serveur de temps sur le réseau (protocole NTP).
Affichage : données brutes des capteurs, valeurs numériques, ou courbes en fonction du temps.
Archivage : toutes les données des capteurs sont horodatées, compactées et archivées au format ASCII en temps réel sur le disque dur. N’importe quel capteur (thermosalinomètre, bathysonde, gravimètre, magnétomètre…) peut être branché sur les cartes série pour enregistrer ses données dans un fichier Log.
Diffusion : Dataview diffuse les données acquises sur le réseau Ethernet du bord, en trames UDP en broadcast. Plusieurs postes Olex ou Dataview peuvent ainsi être installés sur le réseau du navire.

Une référence : l’Ifremer

En 2002, l’Ifremer a retenu MIS pour équiper ses trois navires côtiers, Gwen Drez, Thalia et Europe, de deux configurations chacun, l’une en passerelle, l’autre pour les scientifiques : des PC à double écran en réseau, avec des cartes d’acquisition à 8 ports série, sous Olex et Dataview.
