Exemples d'utilisateurs

Les utilisateurs d’Olex suivants nous ont prêté ces copies d’écran, dont certaines ont été faites volontairement sans référence géographique. Nous les remercions pour leur collaboration.

Pêche

Le chalutier Drake (armement Jégo-Quéré, Lorient)

Travail sur une terrasse située à l’ouest de l’Irlande, avec la méthode néo-zélandaise de « parachutage » du chalut de fond.

Chalutier Drake : vue 2D (terrasse à l’ouest de l’Irlande)

Chalutier Drake : vue 3D (terrasse à l’ouest de l’Irlande)

Le chalutier Actinie (Les Sables-d’Olonne)

Travail sur le plateau de Rochebonne, au large de La Rochelle.

Chalutier Actinie : vue 2D (plateau de Rochebonne)

Chalutier Actinie : vue 3D (plateau de Rochebonne)

Hydrographie en lacs, rivières et zones côtières

Calligée : deux retenues d’eau du pays de Langres (été 2003)

Pendant l’été 2003, le bureau d’études Calligée a réalisé pour l’un de ses clients les levés bathymétriques de deux retenues d’eau du pays de Langres. Les cellules bathymétriques étaient réglées à 1 m sur 1 m et la profondeur mesurée par un altimètre Tritech PA-200. Les levés ont produit un modèle numérique de terrain (MNT) en données xyz, converties en coordonnées Lambert II.

Calligée : vue 2D des levés (résolution 1 m sur 1 m)

Calligée : vue 3D, exagération verticale × 16

Calligée : deux retenues d’eau du Nord (hiver 2004)

Pendant l’hiver 2004, Calligée a relevé deux autres retenues d’eau, dans le Nord, près de la frontière belge.

Calligée : vue 2D/3D (résolution 1 m sur 1 m)

Calligée : vue 3D

La Loire, avec le Service maritime et de navigation de Nantes

MIS a mené avec le Service maritime et de navigation de Nantes des essais de bathymétrie fluviale submétrique sur la Loire. Voir le rapport Bathymétrie fluviale avec Olex (PDF, 1,48 Mo).

Conversion par MIS d’une carte DXF au format S-57

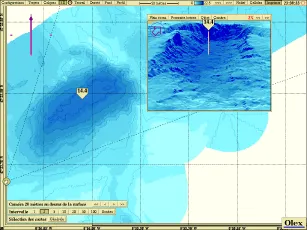

Bathymétrie fluviale sur la Loire

La côte basque, avec l’Itsas Bellara

Bathymétrie réalisée par le bateau Itsas Bellara à la sortie de Saint-Jean-de-Luz, avec une antenne GPS active Furuno GP320B et une sonde active Airmar Smart Sensor de 235 kHz.

Vue bathymétrique 2D de la côte basque

Vue bathymétrique 3D de la côte basque

Le lac Léman, avec la Police de la navigation du lac

Bathymétrie du lac Léman réalisée en 2005 avec la Police de la navigation du lac (Genève) et la société Scanlac. Ce travail a fait l’objet d’un reportage de la Télévision suisse romande.

Vue bathymétrique 3D du lac Léman

Reportage de la Télévision suisse romande

Olex en Amazonie

Olex, installé sur un ordinateur portable avec un traceur et sondeur Simrad, a servi à explorer le fond de l’Amazone pendant le tournage du documentaire de la BBC Amazon Abyss. Voir l’article de Steve Sargison paru dans Oceanology Today au printemps 2005 (PDF).

Installation sur un PC portable

Bathymétrie importée

Olex est avant tout un outil d’acquisition : il crée en direct des cartes bathymétriques à partir des capteurs du bord (GPS, sondeur). Mais il peut aussi importer des données bathymétriques xyz enregistrées par d’autres systèmes. Sa seule limite pour stocker des milliards de points de sonde est la taille du disque dur : Olex est donc aussi un visualiseur 2D/3D très puissant pour de très gros volumes de données bathymétriques, quelle que soit leur résolution.

L’épave du sous-marin U-735 (Olex AS)

La société Olex AS, qui édite le logiciel, a utilisé les données du sondeur multifaisceaux Simrad EM3000 de l’AUV NUI Explorer pour montrer clairement l’épave du sous-marin U-735, coulé par la RAF en 1944 au large de Horten, en Norvège.

Olex AS : vue 3D de l’épave d’un sous-marin (profondeur : 170 m)

Les bateaux de pêche français

Compilation des données bathymétriques de plusieurs dizaines de bateaux de pêche équipés d’Olex en France.

Vue générale

Détail sur Rochebonne

Une bathymétrie composite des États-Unis (MIS)

MIS a compilé une bathymétrie composite des côtes américaines à partir de données publiques trouvées sur Internet : NOAA (multifaisceaux, sondes S-57, estuaires), universités (CSUMB, UNH)… Plus d’un milliard de points de sonde ont été importés dans Olex, avec une résolution de 5 m sur 5 m.

Le travail a surtout consisté à convertir des données de formats différents (XYZ, SHP, GRD, DEM…) et de systèmes de géoréférencement différents (de type UTM) en fichiers texte xyz (latitude, longitude, profondeur) lisibles par Olex.

Note : ces sources n’ont pas le même zéro de référence. Le plus souvent, en zone côtière, les profondeurs sont données par rapport à la moyenne des plus basses mers (MLLW). L’ensemble a pourtant été intégré tel quel, sans correction de décalage, avec le niveau moyen de la mer (MSL) comme zéro des cartes : d’où une erreur absolue de quelques dizaines de centimètres près des côtes.

Vue générale

Détails

San Francisco : vue générale

San Francisco : détails

L’Irlande, avec les données du GSI

450 Go de données bathymétriques du GSI (Geological Survey of Ireland) ont été converties puis importées directement dans Olex, avec une résolution métrique.

Plateau continental irlandais : relief

Plateau continental irlandais : isobathes

Détail A

Détail B

Détail C : les cellules bathymétriques

Les données de l’Ifremer

Les modèles numériques de terrain de l’Ifremer importés dans Olex sont présentés sur la page Comparatif.
