Épaves, câbles et cartes S-57
Olex peut afficher sur sa cartographie des informations produites par différents organismes. Comme Olex utilise un format de fichier ouvert, de type texte, ces données se convertissent facilement.
Les sources ci-dessous sont celles que présentait l’ancien site. Ces données évoluent : vérifiez leur mise à jour sur le site de chaque organisme, et contactez-nous pour obtenir la procédure qui permet de les importer dans Olex, en géodésie WGS84.
Les épaves du SHOM
Le SHOM a publié un CD-ROM des épaves des côtes de France. Il décrit les 4 000 épaves et les 800 obstructions recensées sur les côtes de France métropolitaine. Selon l’état des connaissances du SHOM, chaque fiche donne :
- la position ;
- le nom ;
- la profondeur du point le plus haut ;
- les caractéristiques du navire et celles de l’épave ;
- les circonstances du naufrage ;
- d’autres informations, comme la profondeur et la nature du fond au voisinage.
À l’époque de l’ancien site, sur présentation de la preuve d’achat du CD-ROM auprès d’un revendeur agréé du SHOM, MIS fournissait le fichier qui permet d’importer ces données et de les afficher sur la cartographie d’Olex.

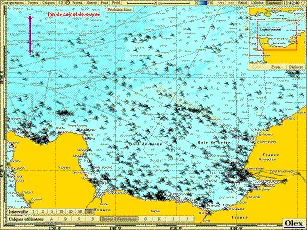

La base de données des épaves du SHOM

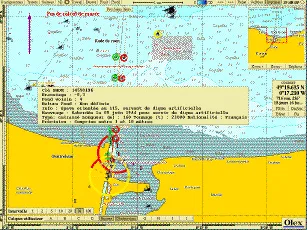

Les caractéristiques d’une épave sélectionnée
Les câbles sous-marins
Côtes françaises : SIGcables de France Telecom
France Telecom a créé le site SIGcables pour faire connaître aux patrons pêcheurs les tracés des câbles sous-marins, actifs ou désactivés. Les positions des câbles y étaient téléchargeables au format texte ou au format Olex.
MIS a mis à jour ce fichier en 2019 : télécharger les câbles SIGcables au format Olex.

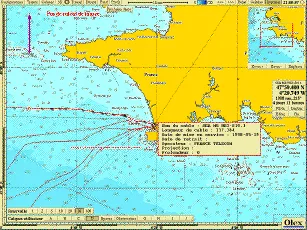

La position des câbles sous-marins de France Telecom

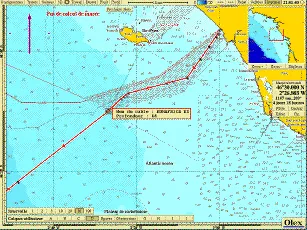

Les câbles, avec l’indication de leur profondeur

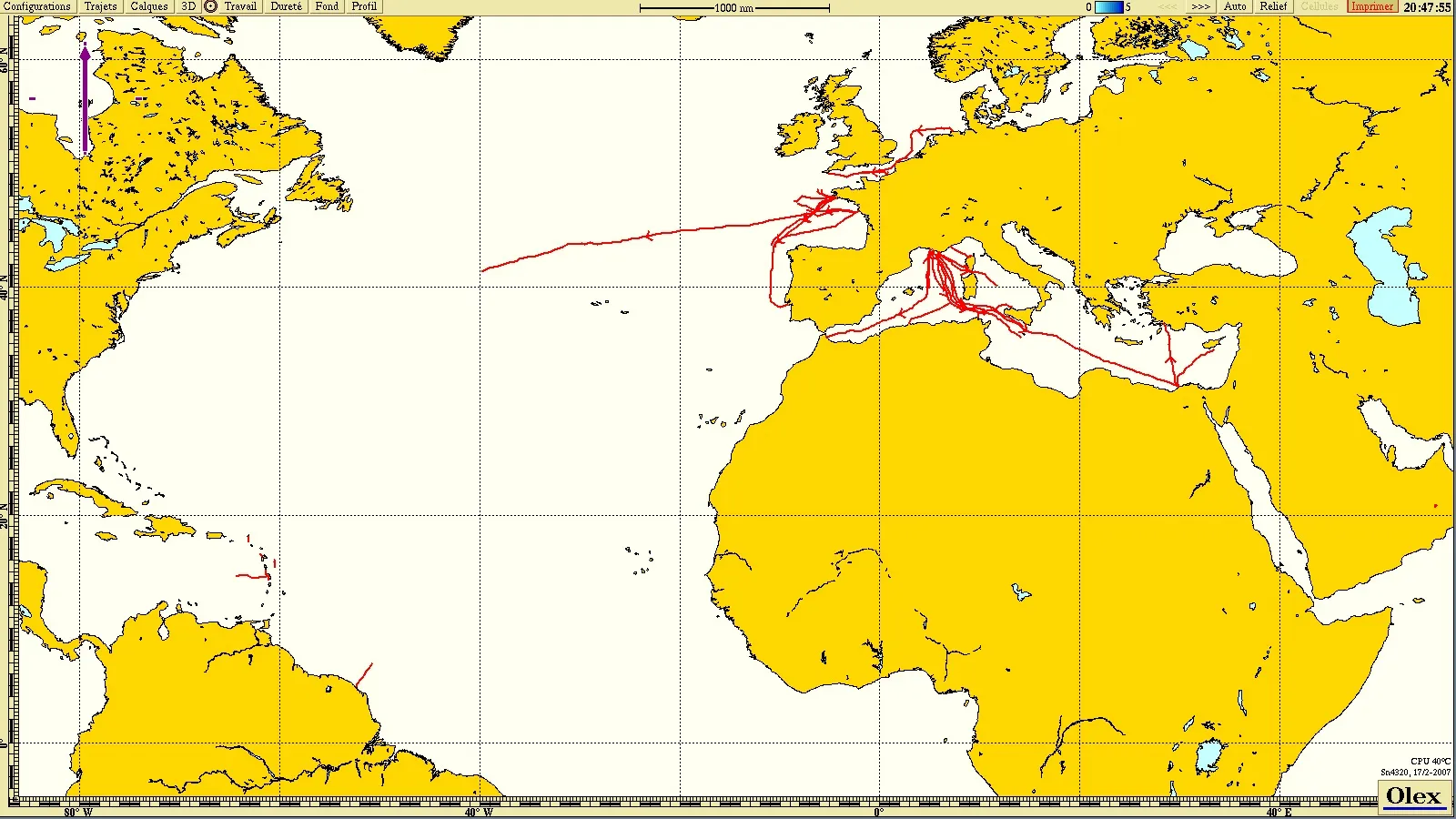

Les câbles SIGcables, fichier de 2019
Côtes britanniques : Kingfisher et KIS-ORCA
L’organisme britannique Seafish, par son service d’information Kingfisher (KIS-ORCA), produit des cartes qui aident les pêcheurs à localiser les zones de pêche et à éviter les obstacles sous-marins.
Un fichier au format Olex, mis à jour en 2019 par le comité britannique de protection des câbles (UKCPC), fournit les positions des câbles sous-marins : télécharger les câbles KIS-ORCA au format Olex.

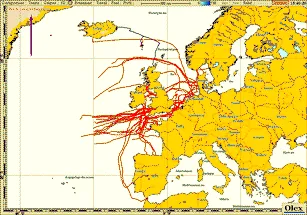

Les câbles publiés par Seafish Kingfisher

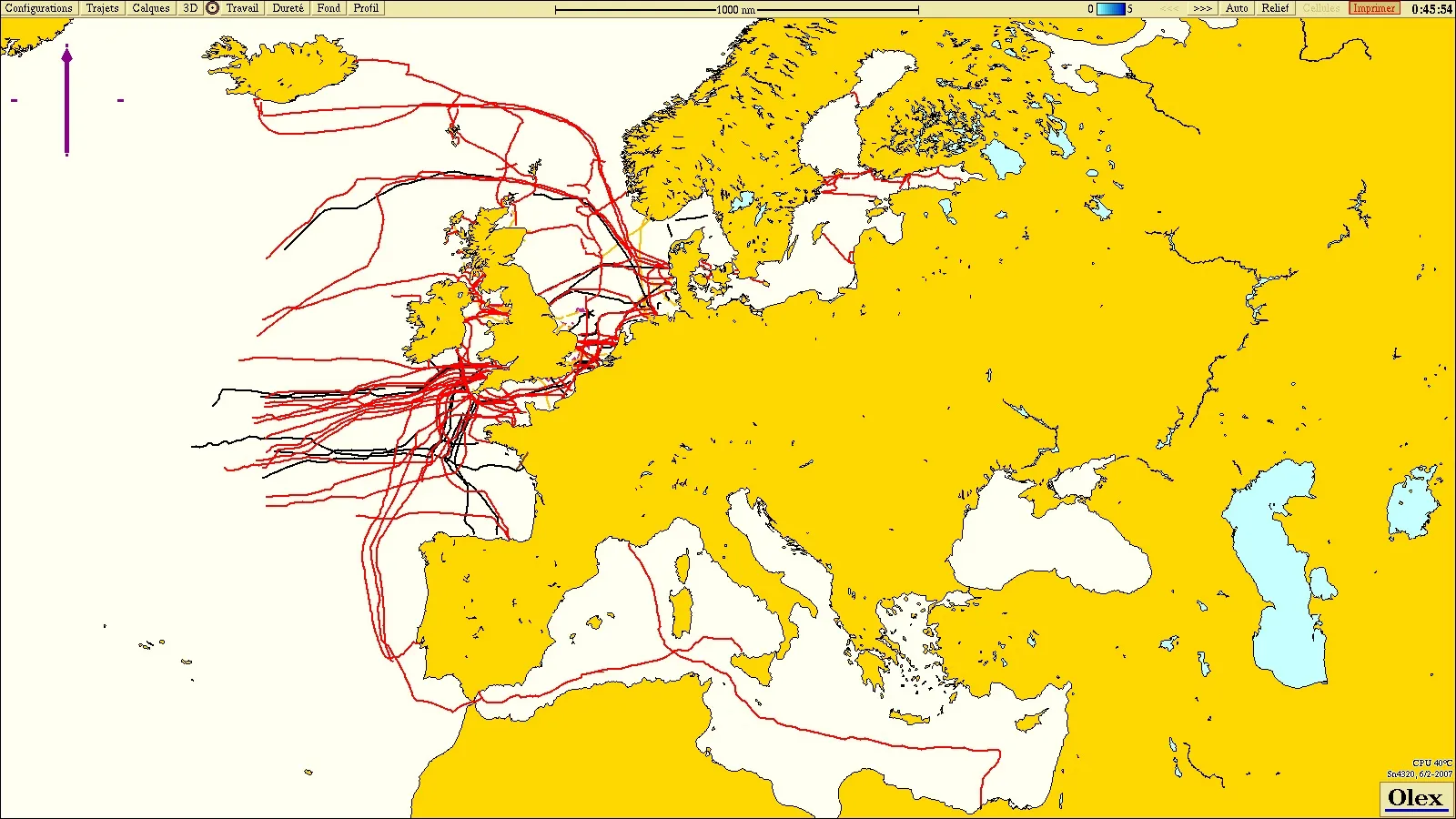

Les câbles KIS-ORCA, fichier de 2019
Des cartes ENC S-57 en libre accès
Les côtes américaines : la NOAA
Contrairement aux services hydrographiques européens, l’organisme américain NOAA (National Oceanic and Atmospheric Administration) permet de télécharger librement ses cartes vectorielles officielles au format S-57, compatibles ECDIS. Elles couvrent une bonne partie des côtes américaines et sont régulièrement mises à jour : voir la page des ENC de la NOAA.
Une fois téléchargées, Olex les intègre directement dans sa base de données cartographique, comme toute autre carte S-57.

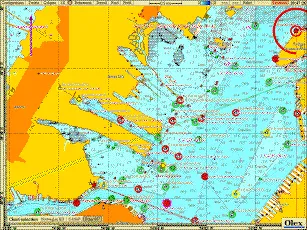

Carte S-57 de la NOAA : le port de New York
Les exemples des services hydrographiques
Les services hydrographiques qui vendent leurs ENC au format protégé S-63 publiaient, à l’époque de l’ancien site, des exemples de leurs cartes au format ouvert S-57 : Australie, Japon, Canada, Chine (mer de Chine méridionale), Thaïlande. L’OHI diffusait aussi des jeux de test S-57 et S-63.
Les cartes fluviales (ENC Inland)
- États-Unis : le centre de recherche et de développement de l’US Army Corps of Engineers proposait des cartes de certains cours d’eau américains (IENC, Inland Electronic Navigational Charts).
- Pays-Bas : le service RIS (River Information Services) a été la première mise en œuvre en Europe des ENC Inland, avec une couverture des Pays-Bas.
- Autres pays d’Europe, avec quelques ENC de démonstration : Autriche (DoRIS), Croatie (CRUP), Roumanie (AFDJ, Danube inférieur, Galați), République tchèque (Elbe et Vltava), Serbie (Plovput : Danube et canal Danube-Tisa-Danube) et Suisse (port de Bâle, Rhin).

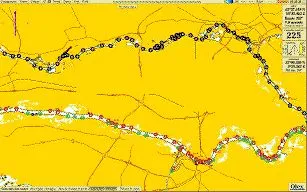

Carte ENC Inland du RIS, Pays-Bas
